영업소 또는 고객 지원 센터에 문의해 주십시오.

↓기술문의↓

https://www.hiokikorea.com/contact/contact_new.html

【작성】2024년 2월

프로토콜 에러입니다. LR8450 로거 본체 및 로거 유틸리티 버전을 확인하시기 바랍니다.

LR8450은 Ver2.20으로 버전업(전류 모듈 대응)되었으나 로거 유틸리티의 버전업도 필요합니다.

【작성】2024년 2월

로거 유틸리티 조작 방법은 아래 동영상 사용 설명을 참고하시기 바랍니다. (일문 버전)

【Logger Utility】1. 설치 방법 (DVD) on Vimeo

【Logger Utility】2. 설치 방법(웹사이트) on Vimeo

【Logger Utility】3. PC와 로거의 연결 방법(USB 케이블) on Vimeo

【Logger Utility】4. PC와 로거의 연결 방법(LAN 케이블) on Vimeo

【Logger Utility】5. 로거 검색 및 등록 방법 on Vimeo

【Logger Utility】6. 측정 조건 설정 및 측정 방법 on Vimeo

【Logger Utility】7.화면 표시 전환 방법 on Vimeo

【Logger Utility】8. 데이터 불러오기 및 저장 방법 on Vimeo

관련 동영상 (한글자막 제공)

【LR8450】기본적인 사용법 ＜동영상＞ | 지원 정보 - Hioki

【LR8450】데이터 불러오기 방법 ＜동영상＞ | 지원 정보 - Hioki

【관련 제품】LR8450、LR8431 등 데이터 로거

【작성】2024년 1월

LR8450의 설정 화면 측정 태그 표시 설정의 가로축에 [표시]라는 항목이 있고, 초기 설정이 [시간]으로 되어있으므로, 이 Time의 시간은 초기 설정에서는 트리거 시간, 트리거를 사용하고 있지 않은 경우에는

시작 시간을 기준으로 경과 시간을 표시합니다.

이 설정을 [날짜]로 변경하면 2023-10-18 11:36:35와 같은 절대 시간이 표시됩니다.

그러나 이 날짜의 형식은 문자열이며 엑셀 형식이 아니므로 유의하시기 바랍니다.

또한, 메모리 하이코더에서는 설정 시스템 페이지에 [시간 값 표시]라는 항목이 있으며, 이것을 [날짜]로 변경하면 마찬가지로 데이터 시간이 날짜가 됩니다.

또한, 원본 데이터가 MEM 바이너리 형식의 데이터로 남아 있으면 로거 유틸리티라고 합니다.

PC 소프트웨어로 시간 표시를 절대 시간으로 변경할 수 있습니다.

• PC 소트프트웨어 다운로드

안타깝게도 CSV 형식으로 한 데이터를 절대 시간으로 만들 수는 없지만,

LR8450 본체 설정에서 '가로축 표시'를 '시간'에서 '일자'로 변경하면

절대 시간에서의 기록 데이터가 됩니다.

단, 이 날짜는 엑셀 날짜 형식이 아니라 문자열입니다.

자세한 내용은 아래 FAQ를 참조하십시오.

CSV 데이터로 했을 때의 시간 표시 (클릭)

덧붙여 원래 데이터가 MEM의 바이너리 형식의 데이터로 남아 있으면,

로거 유틸리티라는 컴퓨터 소프트웨어로 시간표시를 절대시간으로 변경할 수는 있습니다.

Logger Utility/Wireless Logger Collector

“.MEM”： 바이너리 형식의 파형 데이터로 , 본 기기와 Logger Utility 에서 읽어올 수 있습니다.

“.LUW”： Logger Utility 에서의 파형 데이터로 , 본 기기에서 읽어올 수 없습니다.

LR8450 설정화면의 측정 태그 표시 설정 중에 '가로축 표시'라는 항목이 있어

초기 설정이 '시간'으로 되어 있으므로 이 Time의 시간은 초기 설정에서는 트리거 시각, 트리거를 사용하지 않는 경우에는 시작 시각을 기준으로 한 경과 시간 표시가 됩니다.

이 설정을 '날짜'로 변경하면 2023-10-18 11:36:35처럼 절대 시간 표시가 됩니다.

단, 이 날짜 형식은 문자열이지 엑셀 형식은 아니므로 유의하시기 바랍니다.

덧붙여 메모리 하이코더에서는 설정의 시스템의 페이지에 '시간값 표시'라는 항목이 있어,

이것을 '날짜'로 변경하면 마찬가지로 데이터 시간이 날짜가 됩니다.

또한, 원래 데이터가 MEM의 바이너리 형식의 데이터로 남아 있으면, 로거 유틸리티라고 하는

컴퓨터 소프트웨어에서 시간 표시를 절대 시간으로 변경할 수 있습니다.

Logger Utility/Wireless Logger Collector (클릭)

자동저장한 파형 데이터 (바이너리 형식)을 Logger Utility에서 텍스트 형식(CSV)으로 변환할 수 있습니다.

CSV파일은 Excel에서 읽을 수 있습니다.

설정 가능한 기록길이는 채널 수와 기록간격에 따라 다릅니다.

예: 기록간격 1 s, 15채널 , 1 GB 미디어의 경우, 약 400일 동안 기록할 수 있습니다 .

파형화면 우측 상단의 [추출]에서 ENTER 키를 누릅니다.

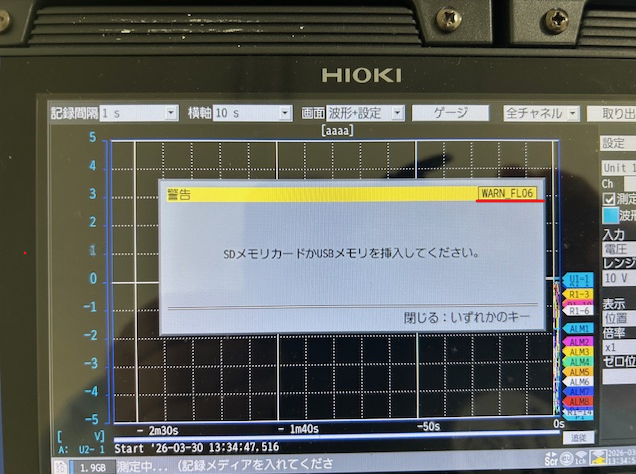

- 당사 옵션의 SD메모리 카드 또는 USB메모리를 사용해 주십시오.

시판되는 SD메모리 카드와 USB메모리는 동작을 보증하지 않습니다.

- 지문인증 등 보안기능이 있는 USB메모리는 사용할 수 없습니다.

열전대를 유닛의 단자대에 연결하는 경우는 [INT](내부)로 설정합니다.

측정 정확도는 온도 측정 정확도에 기준접점보상 정확도를 가산한 값이 됩니다.

예: 열전대K로 0℃ 에서 100℃ 까지 범위의 온도를 측정한 경우

온도 측정 정확도의 ±0.5℃에 기준접점보상 정확도의 ±0.5℃ 를 가산한 ±1.0℃ 가 측정 정확도가 됩니다.

전압이 채널간 최대 전압 및 대지간 최대 전압을 초과하지 않는다면 온도를 측정할 수 있습니다.

초과하는 경우는 비접지형 열전대를 사용하는 등 하여 입력단자에 전압이 인가되지 않도록 해주십시오.

파형 표시색을 [×](OFF)로 설정합니다.

트리거를 설정했을 때는 트리거가 성립할 때까지 기록을 시작하지 않습니다.

강제적으로 트리거를 걸 수 있습니다.

무선 통신 양호 시에 20 ms 정도, 전파환경이 안 좋으면 그 이상 어긋날 수 있습니다 .

파형에 이벤트 마크를 달 수 있습니다.

이벤트 마크 부분으로 표시를 점프할 수 있습니다.

유도전압에 의해 표시값이 흔들리는 경우가 있지만, 고장이 아닙니다.

입력단자가 개방되어 있으면 다른 채널의 영향을 받는 파형이 되는 경우가 있습니다.

입력 개방 채널을 OFF로 하거나, 플러스 단자와 마이너스 단자 간을 단락해주십시오 .

영점 조정 기능으로 영점 위치의 어긋남을 보정할 수 있습니다.

스트레인 유닛(U8554, LR8534)은 영점조정 기능이 무효합니다 .

스트레인 유닛의 영점 위치 보정은 자동 밸런스를 통해 실행할 수 있습니다 .

열전대를 이용한 온도 측정은 단자온도를 내부의 온도센서로 측정해 기준접점보상을 실시합니다. 환경온도가 급격하게 변하면 단자대와 온도센서의 열 균형이 무너져 오차가 됩니다. 온도가 많이 다른 장소로 본 기기를이동했을 때는 60분 이상 방치한 후 측정해 주십시오.

스타트 상태 유지기능으로 정전 복귀 시에 기록을 재개할 수 있습니다.

측정 데이터는 남지 않습니다. 무선 유닛만 정전되었을 때는 측정을 계속합니다.

단, 정전에 대비해 Z1007 배터리팩 사용을 권장합니다.

AC 어댑터 또는 DC 12 V 외부 전원 사용 시의 직결유닛의 소비전력(23℃ 참고값)

• U8550：0.9 VA

• U8551：1.5 VA

• U8552：0.9 VA

• U8553：1.1 VA

• U8554：2.0 VA

• U8555：1.9 VA

• U8556：1.8 VA (사용하는 전류 센서와 측정하는전류에 따라 다릅니다)

본 기기는 완충전된 Z1007 배터리팩 1개로 약 2시간, 2개로 약 4시간 구동합니다.(23℃ 참고값)

무선 유닛은 완충전에서 5시간에서 9시간(유닛에 따라 다름)입니다.(23℃ 참고값)

QUICK SET 키를 길게 누르면(3초 이상) 인증번호를 표시합니다.

전파법(GITEKI마크) 외에 FCC(영국), KC마크(한국) 등도 표시됩니다.

【등록】2023년7월

로거 유틸리티에서의 기록 가능 시간은 '총 기록 샘플수 10M 샘플까지'입니다. 10M 데이터를 초과하면 다른 파일에 저장됩니다.

또한, 기록 간격이 10ms(MAX)일 때는 1일만에 파일을 전환합니다.

【관련 제품】

LR8450, LR8450-01, LR8410, 8423, LR8431, LR8416, LR8432, LR8400 시리즈 등

Logger Utility

【수정】 2023년 5월

기록 간격과 사용 기종에 따라 최대 기록 시간이 다릅니다.

메모리 하이로거 LR8450과 고속전압유닛 U8553을 사용하여 1ms 샘플링을 했을 경우에는 최대 기록 시간은 2시간이 됩니다. 그 이외의 유닛이나 본체 (메모리 하이로거 LR8431 등)을 사용한 경우에는 10ms 샘플링으로 1일간, 1초 샘플링으로 100일간 기록이 가능합니다.

아래의 FAQ도 참조해 주세요.

로거 유틸리티 사용 시 최대 기록 가능 시간

내부(INT), 외부(EXT)의 차이는 다음과 같습니다.

내부 (INT):

측정 유닛 내부에서 기준 접점 보상을 합니다.

열전대(또는 보상 리드)를 직접 기록 장치에 연결할 때 설정합니다.

측정 정확도는 온도 측정 정확도에 기준 접점 보상 정확도를 가산한 값입니다.

외부(EXT):

측정 유닛 내부에서 기준 접점 보상은 하지 않습니다.

외부에 영접점 보상(0℃의 빙수 등)을 접속하는 경우에 설정합니다.

측정 정확도는 온도 측정 정확도만으로 규정됩니다.

HIOKI의 로거 LR8450, LR8431에는 기준 접점 보상이 내장되어 있습니다.

외부(EXT)는, 보다 고정확도의 온도 측정이 가능합니다만, 빙수 등을 준비할 필요가 있으므로, 내부(INT)를 선택하고 측정하는 것을 추천드립니다.

[관련 제품]

LR8450, LR8450-01, LR8410, 8423, LR8431, LR8416, LR8432, LR8400 시리즈

MR6000, MR8827, MR8847A, MR8875

PW3365와 PW3360은 외관이나 측정 기능, 사용하는 클램프 센서 등은 비슷합니다만, PW3365는 「금속 비접촉 전압 센서」를 채용한 안전을 중시한 클램프 전력계입니다. 전압 센서를 연결할 때 단락 사고의 걱정이 없습니다. 아래에 정리한 비교표를 참조하십시오.

클램프 온 파워 로거 PW3365 확인하기(←클릭)

[참고 FAQ]

SDGs에 기여하는 측정기 클램프 전류계(←클릭)

제로 조정은 테스터처럼 입력을 단락시키거나 개방할 필요가 없습니다. 내부에서 제로 조정을 실시합니다.

또한 제로 조정은 입력을 단락하고 0V가되지 않을 때 실행하십시오. (기준 전위가 0V가 되지 않을 때)

관련 제품: LR8450, LR8400 등, 데이터 로거

등록: 2022년 10월

데이터 로거 LR8450의 입력 유닛의 채널 사이는 반도체 릴레이로 절연되어 있습니다. 단, 사양 이상의 전압 입력이 있으면 채널간에 단락 고장의 가능성이 있으므로 주의해 주십시오.

또한 외부 제어 단자는 절연되어 있지 않습니다. (본체 GND와 공통)

관련 제품: LR8450, LR8400, U8550 등, 입력 유닛

등록 : 2022년 10월

고장이 아닙니다.

다ch 로거의 전압(온도) 유닛에서는 무입력의 경우, 유도 전압의 영향을 받아 표시가 흔들리는 경우가 있습니다. 입력 ch의 플러스(+)와 마이너스(-)를 쇼트(단락)해 제로가 되는 것을 확인해 주십시오.

참고 FAQ

연결하지 않은 상태에서 전압을 표시하는 디지털 테스터 3244-60(←클릭)

관련 제품 : LR8450, LR8431, LR8410 등 다ch 데이터 로거

등록: 2022년 9월

메모리 하이로거의 '삭제 저장'의 경우는 다음과 같이 동작됩니다.

· 파형 파일을 오래된 순서대로 삭제한다.

· 삭제 대상은 '파형 파일'만 해당

· 측정 시작 시에 이미 미디어에 저장되어 있던 파일도 삭제한다.

대상 기종: LR8450, LR8431, LR8400, 8423 등

또한 메모리 하이코더의 삭제 저장과는 동작이 다릅니다.

[참고 FAQ]

삭제 저장 동작에 대해 (메모리 하이코더)

※ PW3360 등 클램프 전력계에는 삭제 저장이 없습니다.

【참고】

SD카드가 꽉 찼을 때 (PW3360)

습도 센서 Z2000의 소비 전류는 1mA이하이므로 LR8450의 전압 출력 단자에서 100개분의 전원 공급을 할 수 있습니다.

(LR8450의 공급 전류는 최대 100mA)입니다.

단, 전압 출력 단자는 누름버튼식이므로 여러개 배선하기 위해서는 납땜하여 정리하는 등의 작업이 필요합니다.

메모리 하이로거 LR8450의 디지털 필터는 데이터 갱신 간격, 단선 검출 설정, 전원 주파수 필터 설정에 따라

디지털 필터의 컷 오프 주파수를 아래 표와 같이 자동 설정합니다.( U8550 예)

다음 사항을 확인해 주십시오.

①로거 유틸리티, USB 드라이버가 최신 버전인지를 확인해 주십시오.

②디바이스 매니저에서 그 HIOKI MEMORY HiLOGGER LR8450(COM7)을 우클릭하여 드라이버가 정상인지 확인해 주십시오.

③디바이스 매니저에서 HIOKI MEMORY HiLOGGER LR8450(COM7)를 우클릭하여 한번 삭제한 뒤 USB 드라이버를 재설치 하십시오.

④컴퓨터의 USB 포트를 다른 포트로 해보십시오.

⑤USB 케이블을 다른 것으로 바꿔주십시오.

⑥본체의 SET 버튼을 눌러 시스템 페이지 중 초기화에서 모든 4항목을 체크하고 초기화를 실시하십시오.

⑦컴퓨터를 다른 컴퓨터, 다른 LR8450 기기가 있으시면 다른 기기로 시험해보십시오.

시스템/디스플레이/표시 스케일의 상세 설정을 100%(windows 10 의 경우)로 하고 PC를 재부팅해주십시오.

아래를 확인해 주십시오.

１．LR8450-01 본체측의 설정이 필요합니다. SET→시스템→통신에서 "무선 기능을 사용", 모드를 "무선 유닛 연결"을 선택하십시오.

２．무선 유닛은 Ver1.20부터 사용할 수 있습니다.

３．배터리, AC어댑터가 연결되어 있는지

관련 제품：LR8450, LR8450-01, LR8530, LR8531, LR8532, LR8533, LR8534

USB 메모리 고장(파일 고장)의 가능성이 높다고 생각됩니다.

LR8400 등의 데이터 로거, 기록계에서는 당사 옵션품인 CF 카드 이외의 미디어는 동작 보증 외입니다.

시판 USB 메모리는 품질이 제각각이고 실시간 저장은 기록 미디어에 부하가 크기 때문에 USB 메모리가 동작하지 않는 경우가 있습니다.(인식되지 않거나 저장, 불러오기를 할 수 없는 등)

당사 옵션품인 CF 카드를 사용할 것을 부탁드립니다.

로거 유틸리티는 시트 구별 기능이 있으며 "ALL"은 모든 채널을 표시하고 있어 비표시할 수 없습니다.

필요한 채널만 표시하고 싶은 경우는 다른 시트를 선택하여 표시하십시오.

가능합니다. LR8431, LR8432 모두 모든 ch에서 10ms 샘플링이 가능합니다.

LR8431과 LR8432는 열류 측정 외에도 하드웨어와 소프트웨어에 약간 차이가 있습니다. 또한, LR8432는 LR8431의 상위 기종이므로 LR8431의 기능은 모두 탑재하고 있습니다.

LR8432의 우위점은 아래와 같습니다.

●고감도의 전압 레인지가 있음（LR8431은 100mV~, LR8432는 10mV~）
●전압 측정의 최고 분해능이 높음（LR8431은 5μV, LR8432는 500nV）
●파형 연산 "이동 평균"이 있음（LR8431에는 없음）
●Ｗ 게이지 기능（LR8431에는 없음）
●수치 연산으로 "구분연산"이 가능（LR8431에는 없음）


무선 로거 LR8510 시리즈는 본체 표시가 "OVER"일 때 CSV 데이터가 "32767"로 출력됩니다.

이것은 로거에서 사용하고 있는 16비트 A/D 컨버터의 풀스케일 값입니다.

대상 기종 : LR8513 외 LR851X 시리즈, LR8400 시리즈, LR8410, LR8410, LR8431, LR8432

USB 모드는 아래와 같이 설정해 주십시오.

"USB 메모리"・・・USB 메모리를 사용할 때

"USB 통신"・・・컴퓨터에서 로거 유틸리티를 사용하여 통신할 때, 이 경우 LoggerUtility 소프트와 USB 드라이버의 인스톨이 필요합니다.

"USB 드라이버"・・・컴퓨터에서 LR8431애 장착한 CF카드의 파일을 출력하는 등 CF 카드를 이동식 디스크로써 인식하는 경우에 사용

메모리 하이로거 LR8400 시리즈는 임베디드용 OS를 사용하거 있으며

일반적인 windows 등을 표적으로한 바이러스에 감염되지 않습니다. 때문에 바이러스에 감염된 외부 미디어를 장착해도 문제 없습니다.

대상 기종 ：LR8400 LR8401 LR8402 LR8410 LR8416 등

로거 유틸리티는 LR8400 본체에 저장된 ".MEM"데이터만 일괄로 텍스트 저장 (변환)할 수 있습니다. 로거 유틸리티로 저장한 ".LUW"파일은 텍스트 일괄 저장 (변환) 할 수 없으므로 주의하시기 바랍니다.

[대상 제품]  LR8431 LR8400 LR8401 LR8402 LR8410 LR8432 LR8416 등

디지털 필터는 기록 간격에 따라 컷오프 주파수가 바뀝니다.

예) 기록 간격 500ms → 컷오프 주파수 60Hz, 기록 간격 100ms → 컷오프 주파수 2.4kHz입니다.

상용 전원의 노이즈 환경에서 파형에 차이가 생긴 것으로 생각됩니다.

대상 제품 : LR8400 시리즈, LR8431 시리즈

다음과 같습니다.

재질 : 불소 수지 (테프론) 코팅    외형 : φ1.5 × 2.3mm    소선 지름 : φ0.32㎜

내열 : 200 ℃   허용차 클래스 2    길이 5m

5 개 / 1 세트 (5m × 5 개)

※ 200 ℃ 이상이 되면 코팅 부분이 녹게 됩니다

열전도성 양면 테이프 Z5008의 사양은 아래와 같습니다.

・두께：40μｍ
・열전도율：0．308[W/mK]（참고값）
・열저항：0.13×10^-3[m^2・K/W]（참고값）
・사용 온도 범위：-40～150[℃]

열류 로거에 대해서의 설명은 아래 URL을 참조해주십시오.

http://hiokikorea.pagecheck.co.kr/product/prod_overview.html?c_id=A002001&p_no=38

로거 유틸리티에서의 기록 가능 시간은 "총 기록 샘플 수 10M 샘플까지"로 되어있습니다. 10M 데이터를 넘으면 다른 파일에 저장됩니다.

또한, 기록 간격이 10ms(MAX)일 때는 1일 기준으로 파일을 전환합니다.

메모리 하이로거 LR8400 시리즈에 표준으로 연결된 2개의 유닛은 제거할 수 없습니다.

대상제품 : LR8400 LR8401 LR8402

LR8431로는 구할 수 없지만, LR8432는 가능합니다. LR8432은 수치 연산의 구분 연산이 가능하며 1 분마다 평균치를 CSV 파일로 저장할 수 있습니다.

데이터 로거 LR8400 시리즈는 샘플링 속도가 느린 1s에서는 피크를 놓칠 수 있습니다. 따라서 샘플링이 빠른 100ms의 값이 맞습니다.

다채널 유형의 데이터 로거는 ch 사이를 전환하여 측정하고 있기 때문에 엄밀하게는 동시 측정이 아닙니다. 전환 시간 (스캔 타이밍)은 기록 간격이나 설정 조건에 따라 다르지만, "기록 간격 10ms" 에서는 ch 간 지연은 0.5ms 정도입니다.

또한 LR8400 시리즈의 측정 단위 사이의 차이는 유닛 수에 관계없이 1 샘플링 (기록 간격) 이내입니다.

"에러 28"은 IP 주소 또는 일련 번호가 잘못된 경우에 표시됩니다. LR8400와 컴퓨터의 주소를 확인하시기 바랍니다.

또한 USB 통신에 "에러 28"가 나올 때는 USB 드라이버가 설치되어 있는지 확인하십시오.

데이터 로거의 사용법은 이곳을 참조해 주십시오.

이전 버전의 Logger Utility와 새로운 LR8410 버전에서 측정하면 파일을 읽을 수없는 문제가 있습니다. 최신 Logger Utility에서 오류가 수정되었으므로, 당사 HP에서 최신 Logger Utility를 다운로드하여 사용하십시오. 불편을 끼쳐 드려 대단히 죄송합니다.

또한 이전 버전의 Logger Utility에 저장된 .LUW 파일을 새로운 Logger Utility로 불러오거나 CSV로 변환 할 필요가있는 경우 본사 또는 대리점으로 문의해 주십시오.

교환 가능합니다.

실시간 기록 중에서도 측정을 멈추지 않고 미디어를 교환 할 수 있습니다. [해제] 키를 눌러 메시지에 따라 제거를 부탁드립니다. 단, 미디어의 교환은 2 분 이내에 부탁드립니다 (최고 속도 기록 간격의 경우)

대상 기종 : LR8400 시리즈 (LR8400, LR8431)

USB 드라이버 설치가 필요합니다.

로거 유틸리티 외에 USB 드라이버를 설치하고 사용하십시오.

USB 드라이버는 동봉 된 CD 또는 당사 소프트웨어 다운로드에서 다운로드 부탁드립니다.

http://hiokikorea.pagecheck.co.kr/support/software_search.html

LR8400S, LR8410, R8431, 8423 등

".LUV"은 측정 파일 ".LUW '에 대한 표시 설정 파일입니다.

".LUW"를 해석하면 자동으로 생성되며 ". LUV" 단독으로는 해석할 수 없습니다.

컴퓨터 디스플레이 설정 (DPI 해상도) 등을 확인하시기 바랍니다.

PC 화면 설정에 따라 탭이 표시되지 않는 경우도 있습니다.

대상 제품 : LR8400, LR8410, LR8431 등

타임 아웃은 로거 본체로부터의 응답이 규정 시간 이내에 도착하지 않는 경우에 발생합니다.

이 타임 아웃은 기본적으로 10 초로되어 있으며,이 값은 로거 유틸리티의 상세 설정에서 변경할 수 있습니다.

타임 아웃의 원인

①PC 측의 절전 모드 및 절전 기능이 설정되어 있고, USB 전원이 꺼지는 경우.

②USB 케이블이 비 대응. 제공된 USB 케이블을 사용해 주십시오.

위 내용의 확인을 부탁드립니다. (LR8431 이외의 데이터 로거도 마찬가지입니다)

데이터 로거 (LR8431, LR8400 등)은 "삭제 저장"을 설정할 수 있습니다.

"삭제 저장"이 ON으로 되어 있으면 가장 오래된 파일부터 삭제되며 자동 저장을 계속합니다.

"삭제 저장"이 OFF로 되어 있으면 카드가 가득 차면 그 시점에서 저장을 종료합니다. (초기 설정)

LR8431의 USB 모드는 "USB 메모리" 다른 "USB 통신" "USB 드라이브"를 선택할 수 있습니다.

USB 메모리를 사용하는 경우는 설정 화면의 "시스템"→ "USB 모드"에서 USB 메모리를 선택하십시오.

※ LR8400 등은 USB 모드 설정 불필요

HIOKI CF 카드는 산업용 CF 카드를 사용하고 있습니다. (시판되고 있지 않습니다)

시판의 CF 카드는 주로 디지털 카메라와 비디오 등의 큰 데이터 (수십 MB)의

기록 전송에 적합합니다.

반면 계측기 (산업용 카드)는 작은 데이터 (몇 KB) 기록, 전송에 적합합니다.

시판의 CF 카드가 우연히 작동하더라도,

위와 같은 이유로 갑자기 기록을 제대로 할 수 없게 될 가능성도 있기 때문에

동작 보증을 할 수 없습니다.

HIOKI 제품은 당사의 CF 메모리 카드를 사용하십시오. (동작 확인 완료)

LR8400 연산의 "CALC"에서 다음 설정을 하면 가능합니다.

CALC 연산 설정의 W1 = ch1 + ch2, W2 = W1 + ch3, W3 = W2 + ch4을 입력합니다.

이것이 반복되면 W7 = W6 + ch8이 되고 W8 = 0.0625 × W7 + 0.0625 × W7 이라는 연산식으로 연산하면

W8에서 ch1 ~ ch8의 평균치를 연산할 수 있습니다. W8은 ch1에서 ch8의 합계를 1/8로 하기 위한 연산식입니다.

W8의 표시 화면에 꺼내면 실시간에 가까운 형태로 파형, 수치를 표시할 수 있습니다.

부속 소프트인 로거 유틸리티를 사용하면 1행의 연산으로 가능하지만 LR8400 연산은 2ch 간

연산 밖에 할 수 없으므로 위와 같은 조금 복잡한 설정이 필요합니다.

LR8432과 LR8416은 파형 연산을 할 수 있으므로,

다음과 같은 방법으로 열 전도율 계측 표시도 가능합니다.

열전도율은 다음 식으로 나타낼 수 있습니다.

열류 [W / m ^ 2 / ((T1 [K] -T2 [K]) / 길이 [m])

따라서 열 흐름 로거 실시간 파형 연산으로 구하게되면

CH1 : T1 (고온 측 온도)

CH2 : T2 (저온 측 온도)

CH3 : 열류일 때

아래 모든 사칙 연산으로

W1 = (1 × CH1) - (1 × CH2) +0

W2 = (0 × CH1) + (0 × CH1) + 길이 (사용자가 측정한 길이)

※ 상기 W2는 길이의 상수를 나타내기 위한 식입니다.

W3 = (1 × W1) / (1 × W2) +0

W4 = (1 × CH3) / (1 × W3) +0

라는 계산식을 만들면 W4에서

열 전도율 [W / (m · K) = 열 흐름 [W / m ^ 2 / ((T1 [K] -T2 [K]) / 길이 [m])

로 할 수 있습니다.

이 W4는 실시간으로 파형, 수치 표시도 가능하므로,

열 흐름을 측정하면서 열 전도율의 변화를 볼 수 있습니다.

무선 열류 로거 LR8416에서 열류의 측정을 할 때 센서의 가장자리에 살짝 붙이는 정도라면 문제 없습니다.

접착제는 신에츠 화학공업 액상형 RTV 고무 KE45W를 사용해 주십시오.

열류 센서를 부착하기 위해, 열 전도율이 좋은 양면 테이프도 사용할 수 있습니다.

(예 : 니토 덴코 TR-5320F 등)

배터리 수명이 다했을 가능성이 있습니다. 새로운 배터리 팩 9780으로 교환을 권장합니다.

배터리 팩은 장기간 (약 1 년) 충전하지 않은 채 방치되면

과방전 상태가되어 충전할 수 없게 되거나 성능이 저하됩니다.

최소 2 개월에 1 회 충방전을 실시해 주십시오.

메모리 하이로거 LR8431의 단선 검출은 열전대에 약 300nA의 미소 전류를 흘려 단선을 검출합니다.

(메모리 하이로거 8430도 300nA, 8423은 400nA)

단선 검출을 사용하는 경우는 열전대의 저항값 [Ω] 300 [nA]의 열기 전력에 상당하는 온도가

측정 값에 추가됩니다.

열전대가 긴 경우 또는 저항이 큰 열전대 선재를 사용하는 경우에는 측정 오차가 있을 수 있으므로

단선 검출을 OFF로 사용하십시오.

또한 LR8400과 LR8401, LR8402 및 LR8410의 단선 검출은 측정과는 다른 타이밍에서 검출

하고 있으므로 측정값에 영향은 없습니다.

LR8431은 USB 메모리를 사용할 수 있게 되어있으며 공장 출하 시에 "USB 메모리"로 설정되어 있습니다. 로거 유틸리티를 사용하려면 시스템 화면에서 USB 모드를 "USB 메모리"에서 "USB 통신"으로 변경하십시오.

또한, CF 카드를 이동식 디스크로 인식하는 경우는 "USB 드라이브"로 설정하십시오.

일반적으로 PC 매장 등에서 판매되고있는 제품은 사용하지 못할 수 있습니다. HIOKI에서 동작 확인을 완료한 HIOKI 정품을 사용하실 것을 부탁드립니다.

측정기를 사용하는 장소에 그 기기의 절연 성능을 저하시키는 오염 물질 중(고체, 액체, 기체) 어떤 것이 있는지 나타내는 지표입니다.

HIOKI 계측기는 오염도 2로 설계하고 있으며 이것은 "비전도성 오염만이 존재한다. 단, 결로에 의해 일시적으로 전도성이 될 수있다"는 수준입니다.

젖어있는 곳이나 도전성 분진 등이있는 장소에서는 사용하실 수 없으므로 주의하시기 바랍니다.

데이터 로거에 입력하는 센서에 전원이 필요한 경우, 로거를 기록하기 전에 센서의 전원을 제어하는 신호를 로거에서 출력시켜 기록을 취하는 기능입니다.

특히, 옥외와 같은 장소에서 배터리 센서 전원을 공급하는 경우 등 배터리 소모를 최소화하는데 효과적인 기능입니다. 또한 예열시키기 위한 센서 전원을 ON으로 설정하기위한 릴레이는 별도로 필요합니다.

메모리 하이로거의 단자대에 250Ω의 션트 저항을 신호선과 함께 설치하고 4-20mA의 전류를 1-5V의 전압으로 변환하여 입력합니다.

이때 메모리 하이로거의 측정 레인지는 1-5V로 설정하시면 편리합니다.

또한 스케일링 기능을 함께 사용하면 임의의 값으로 표시값을 변환 할 수 있습니다.
