고전압화되는 태양광 발전 설비를 안전하게 점검

태양광 발전 설비는 발전 시스템의 비용 절감과 효율 향상의 측면에서 나날이 고전압화되어 가고 있습니다.

그에 따라, 점검 작업자의 안전을 지키기 위해 고전압 측정을 지원하는 측정기를 선택하는 것이 중요해졌습니다.

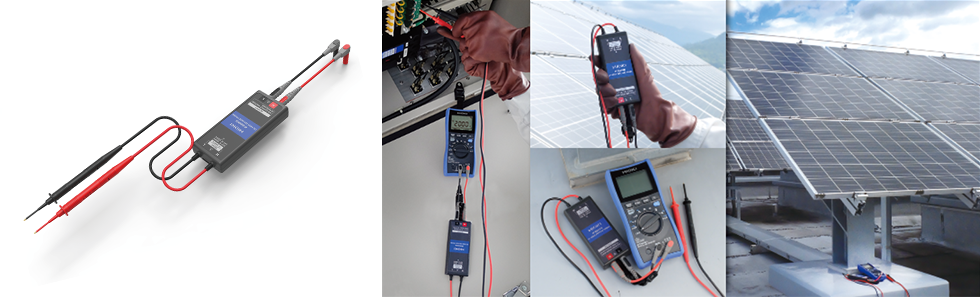

P2000은 이 제품을 지원하는 HIOKI 클램프 미터와 디지털 멀티미터에 연결하기만 하면

CAT Ⅲ 2000V까지 고전압 측정에 대응합니다.



왜 CAT III 2000 V 대응 제품이 필요할까요?

최근들어 태양광 발전과 EV 배터리에서 고압화가 진행되며 새로운 유지보수 수요도 확대되고 있습니다.
한편으로 고전압화로 인해 유지관리 시의 위험성이 더해지고 있습니다.

안전성 관련 규격에서는 측정부분의 대지간 정격전압과 전류용량 및 측정부분에 발생하는 과도과전압에 근거하여 측정 카테고리Ⅱ에서 Ⅳ로 분류합니다.
2017년 규격 이행(IEC 61010-2-030:2017)에 따라 태양광 발전 설비 측정이 CAT III으로 분류되었습니다.
이러한 이유로 태양광 발전 설비의 유지보수 시에 사용하는 계측기는 안전하게 사용하기 위해 고전압에 대응한 제품이 필요합니다.
측정 카테고리에 적합한 측정기를 사용하면 감전이나 소손 등 중대한 사고로부터 사람과 설비를 보호할 수 있습니다.

현재의 태양광 발전 설비에서는 1500 V의 시스템이 보급되고 있습니다만,
앞으로 시스템이 더욱 효율화되고 대규모화되다보면 보다 고전압에 대응한 계측기가 필요해지게 됩니다.
이러한 가까운 미래를 내다보고 CAT Ⅲ 2000V 대응 제품으로서 P2000이 탄생했습니다.



P2000 지원 측정기



P2000 사양

최대 입력 전압
(INPUT H-INPUT L 간, 최대 정격 전압)		 DC 2000 V
대지간 최대 정격전압 2000 V (측정 카테고리III) 예상되는 과도과전압 15000 V
1000 V (측정 카테고리IV) 예상되는 과도과전압 12000 V
입력전압 20 MΩ ±1.0% (INPUT H – INPUT L 간)
전압비 연결기기의 입력 임피던스에 따름
(예：입력 임피던스 10 MΩ인 기기 연결 시 1/10)
과부하 보호 DC 2200 V/AC 2200 V 1분간 (INPUT H – INPUTO L 간) DC 600 V/AC 600 V 1 분간 (OUTPUT H – OUTPUT L 간)
이차측 단자 4 mm 바나나단자
사용장소 실내사용, 오염도2, 고도 2000 m까지
사용 온습도 범위 온도：-25°C〜65°C
습도：-25°C〜40°C, 80% RH 이하 (결로 없을 것)
40°C〜65°C, 40°C 80% RH 부터 65°C 25%RH까지
사용 습도 상한은 직선적으로 감소 (결로 없을 것)
보관 온습도 범위 -30℃〜70℃, 90% RH 이하 (결로 없을 것)
적합규격 EN 61010
제품보증기간 3년간 (프로브 본체, 케이블부는 보증 대상 외)
부속품 L4943 접속 케이블, 버클장착 스트랩, C2025 휴대용 케이스, 사용설명서, 사용 시 주의사항


DT4261, CM 시리즈와의 조합 정확도

형명 조합 정확도 사양 (참고값)
DT4261 ±0.5% rdg. ±5 dgt.
CM4375-50 ±1.0% rdg. ±3 dgt.
CM4373-50 ±1.0% rdg. ±3 dgt.
CM4371-50 ±1.0% rdg. ±3 dgt.
CM4141-50 ±1.0% rdg. ±3 dgt.

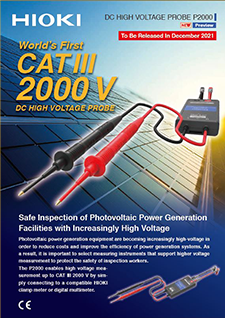

카탈로그 다운로드
