태양광 패널•설비 [스트링 전류 측정]

IEC62446-1 규격에 따른 스트링 전류 측정

IEC62446-1 규격은 태양광 발전 시스템의 스트링 전류 측정에 대해 언급되었습니다. 태양 전지 스트링의 기능을 확인하고 심각한 문제가 있는지 확인하기 위해 수행합니다. PV 스트링의 전류 측정에는 스트링의 단락 전류와 스트링의 동작 전류가 있습니다.

스트링 단락 전류

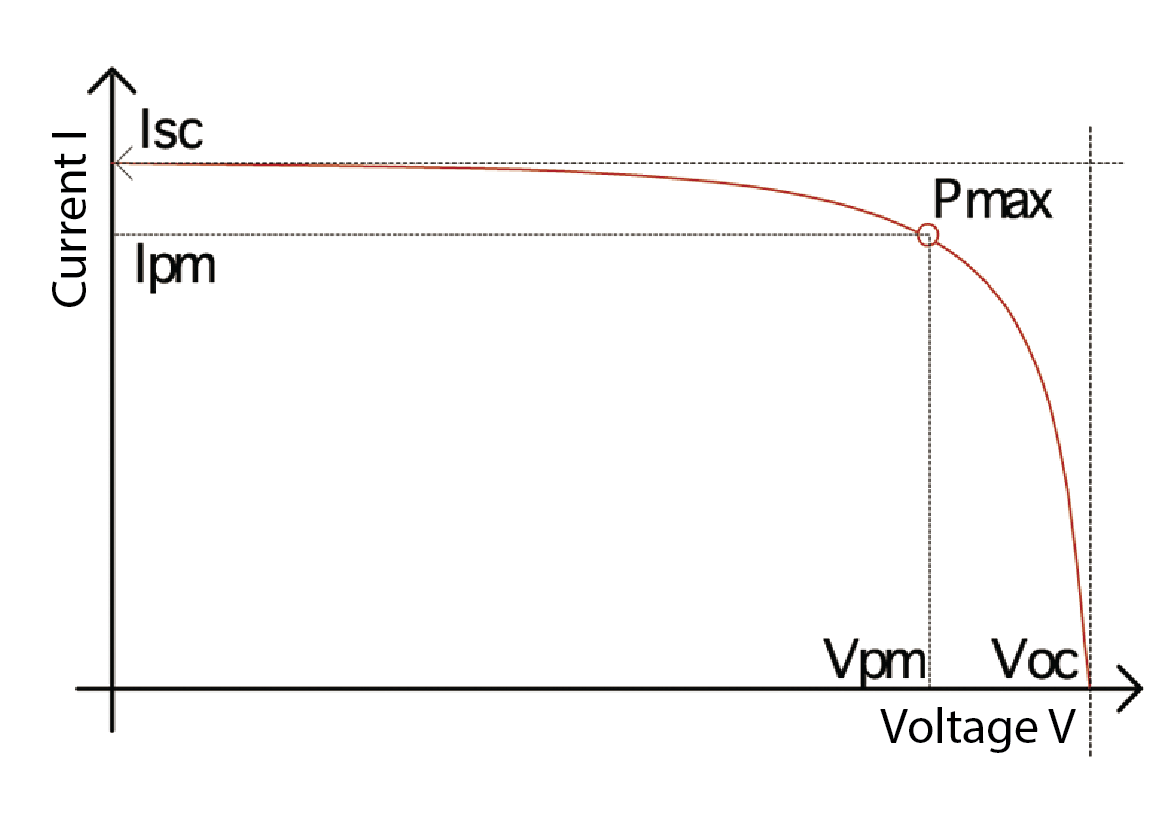

스트링의 단락 전류 Isc는 스트링의 양극 단자와 음극 단자를 단락시켰을 때 흐르는 전류로, 스트링의 최대 전류값이 됩니다. 태양 전지 컨트롤러나 인버터 등의 기기에 접속했을 때, 패널이 대응할 수 있는 전류의 용량을 나타내는 것이 Isc 입니다. 실제로는 DMM 의 전류 단자를 사용한 직접 측정은 아크가 날 아갈 위험성도 있으므로 권장하지 않습니다.

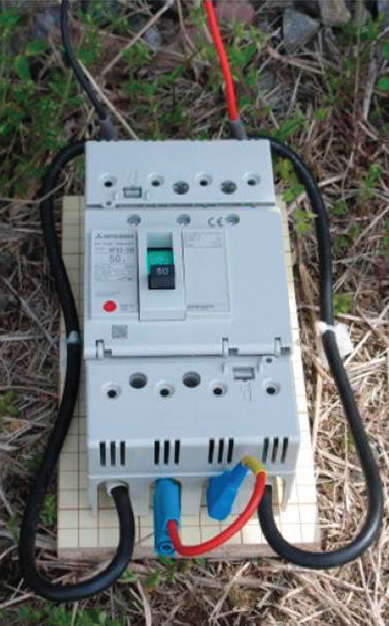

AC/DC 클램프 미터로 태양 전지의 단락 전류를 측정할 수 있습니다. 단, 태양전지는 일사가 있을 때는 측정전류가 많고, 또한 직렬수가 많을 때에는 전압이 높아져 위험을 수반합니다. 따라서 태양전지 단락에는 대용량의 차단기를 사용하는 등 적절한 장치를 사용해야 합니다.

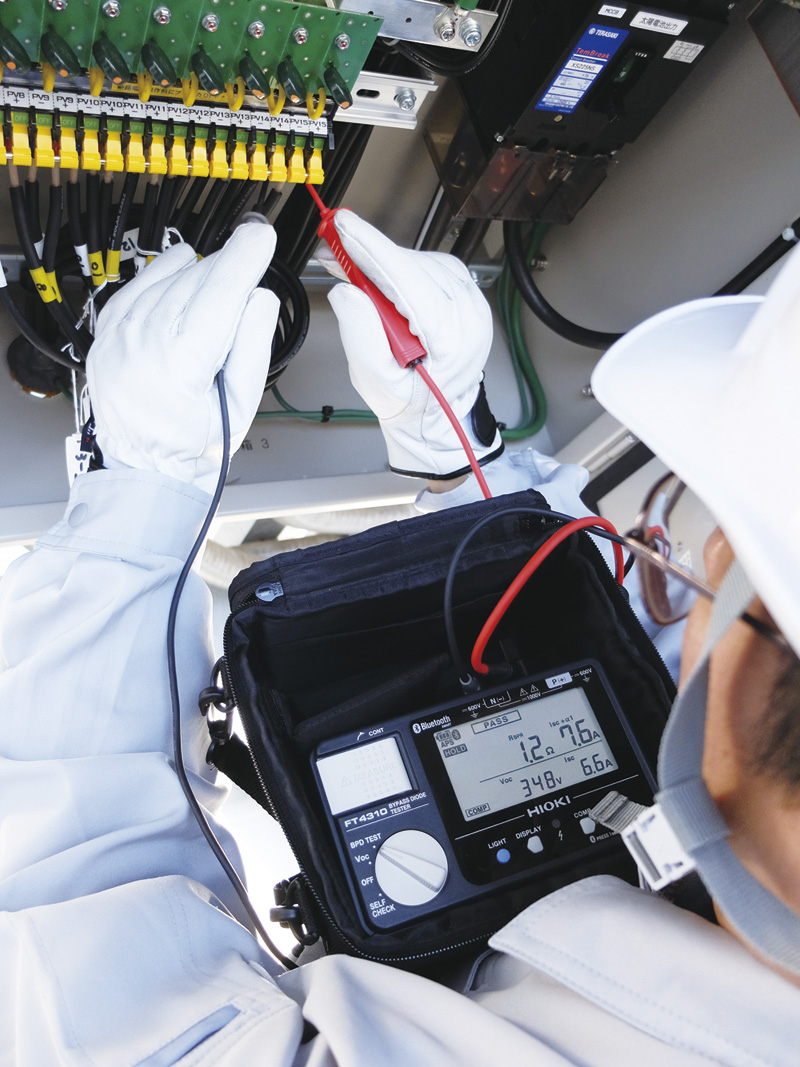

바이패스 다이오드 테스터 FT4310 을 사용하면 바이패스 다이오드의 개방 검사와 함께 차단기 없이 측정할 수 있습니다.

연결 상자의 스트링으로 쉽게 검사할 수 있기 때문에, 지붕에 올라갈 필요가 없으며 작업 효율이 크게 향상됩니다. 다만, 측정 대상이 되는 스트링을 계통 연계로부터 떼어내 측정할 필요가 있습니다.

스트링 동작 전류

스트링의 동작 전류 측정은 스트링을 점검할 때 수행됩니다. 동작 전류를 측정하여 스트링이 작동 상태에 있는지 확인할 수 있습니다. 동일한 수와 동일한 유형의 모듈로 구성된 스트링이 여러 개 있는 시스템의 경우 스트링의 전류 값은 거의 동일합니다. 이상이 있는 경우, 다른 스트링의 전류와의 값이 크게 다릅니다. 클램프 미터를 사용하여 각 스트링의 전류 값을 비교하여 이상을 검출할 수 있습니다.

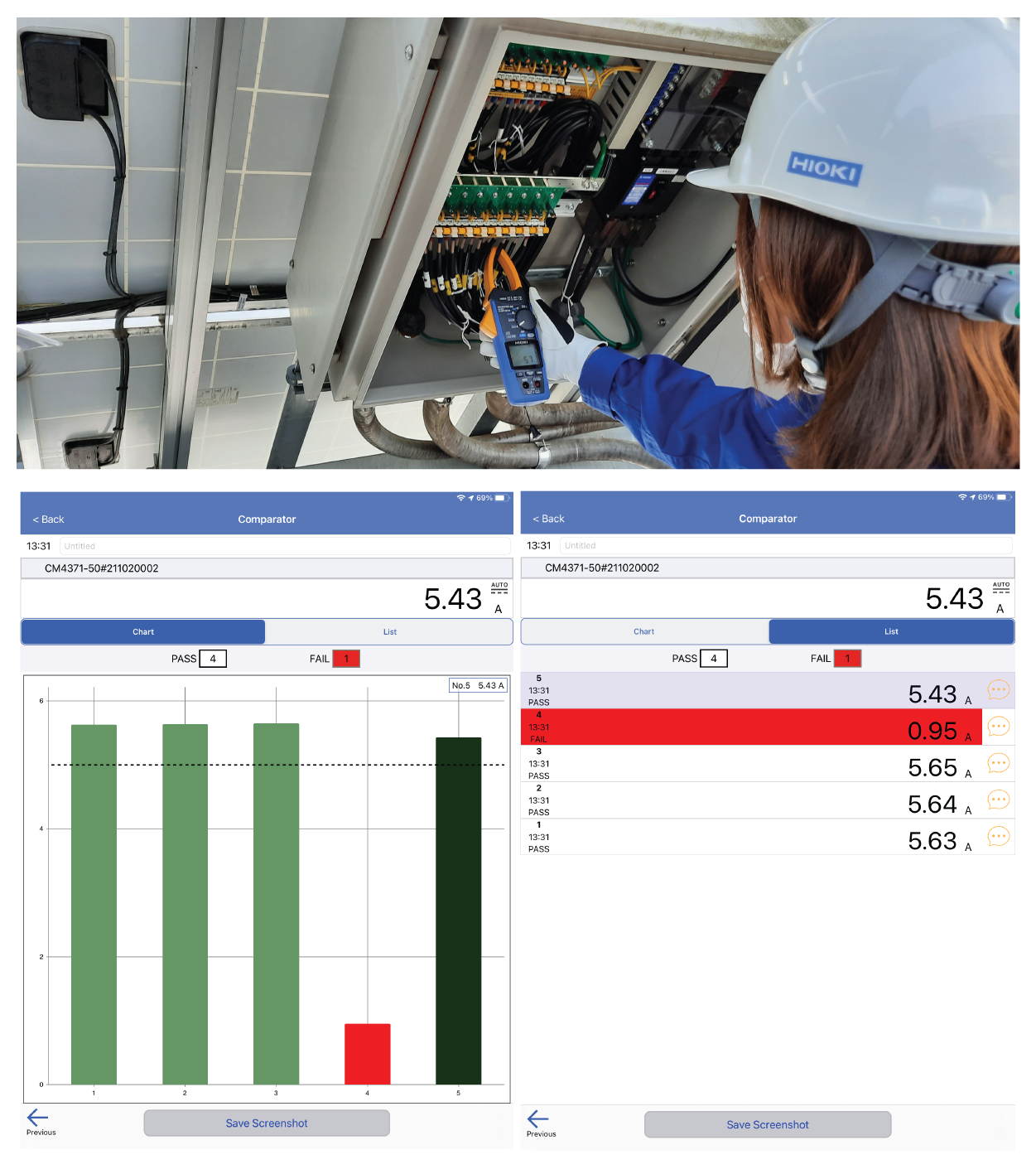

히오키의 AC/DC 클램프 미터에 무선 어댑터를 장착하면 블루투스 통신이 가능합니다. GENNECT Cross 라는 무료 애플리케이션을 사용하면 비교 기능을 활용하여 측정 결과를 판단할 수 있습니다. 스트링 동작 전류를 쉽게 파단할 수 있습니다

또한 인버터 동작시 최대 출력 동작점에서의 Ipm 값도 중요합니다. 클램프 미터를 사용하여 확인할 수 있습니다.

스트링 전류 측정에 사용되는 측정기

계측기	Isc 측정	동작 전류• Ipm 측정	최대 측정 전류	전류 최소 분해능	최대 측정 전압	직류 고전압 프로브 대응	Bluetooth®︎ 통신

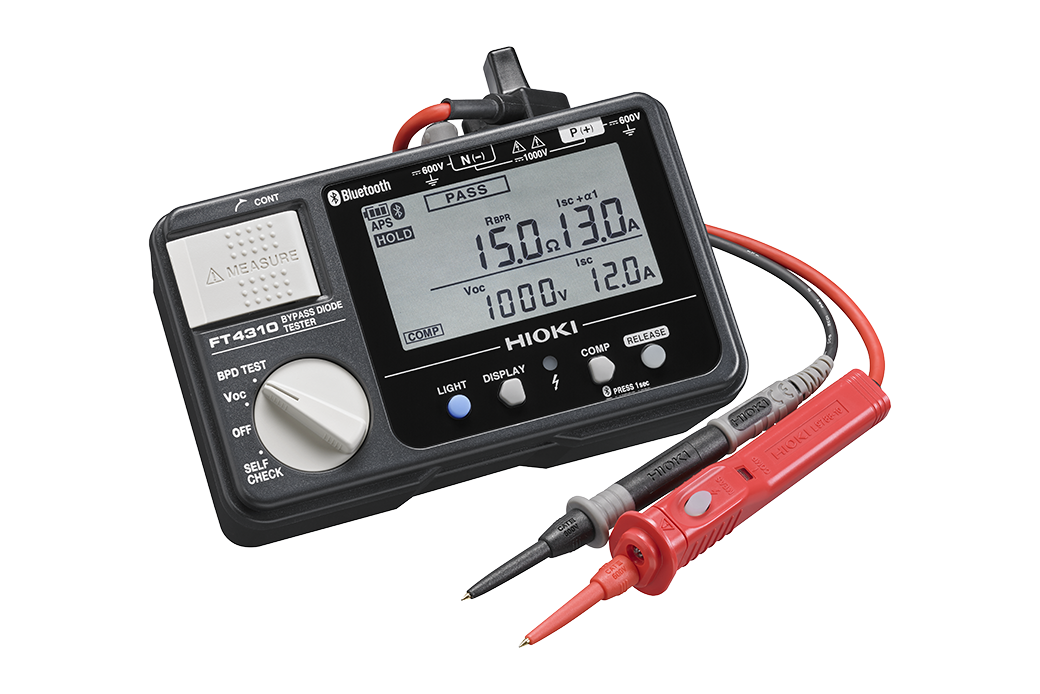

바이패스 다이오드 테스터 FT4310 (국내 미발매)	✔	-	15 A	0.1A	1000 V	-	✔
AC/DC 클램프 미터 CM4371-50	✔	✔	600 A	0.01A	1000 V	✔	*✔

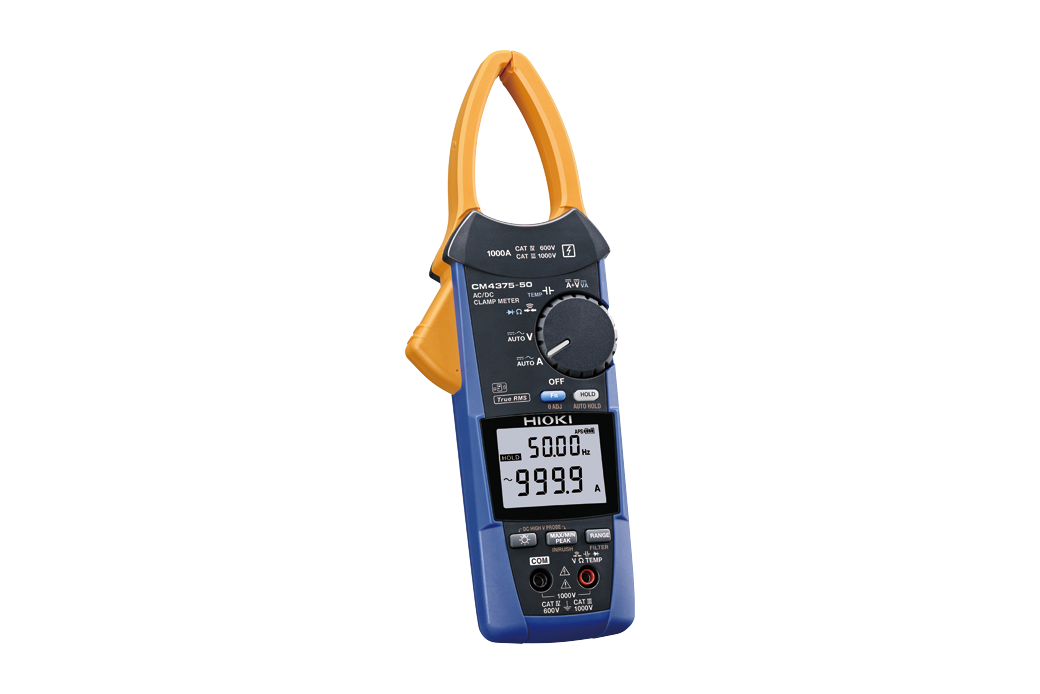

AC/DC 클램프 미터 CM4375-50	✔	✔	1000 A	0.1A	1000 V	✔	*✔

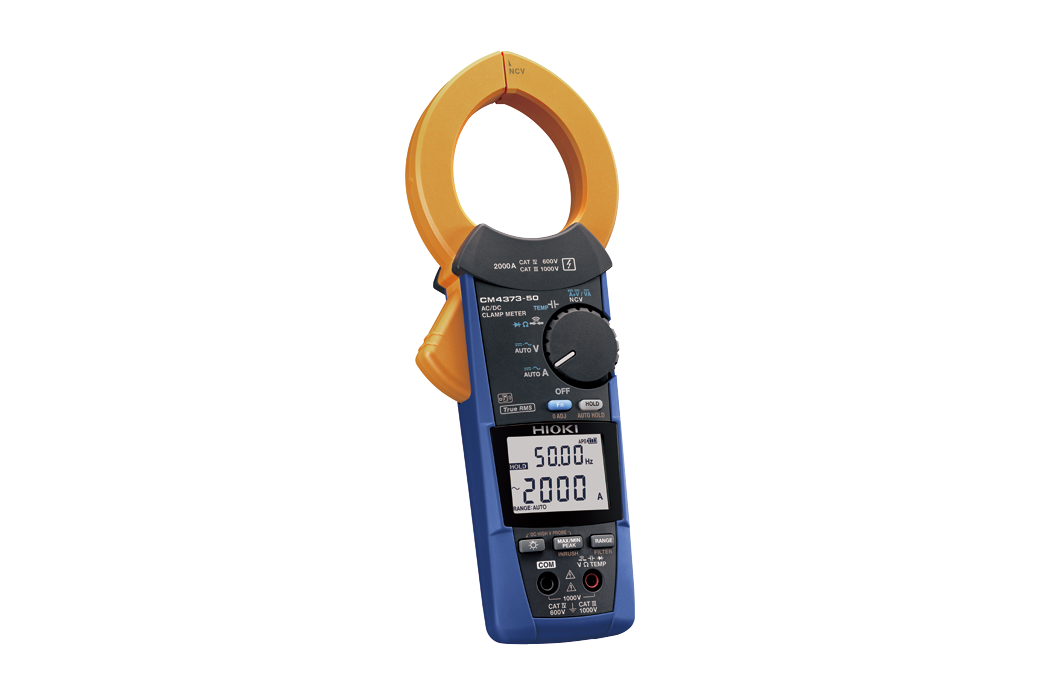

AC/DC 클램프 미터 CM4373-50	✔	✔	2000 A	0.1A	1000 V	✔	*✔

*Z3210 장착 시

클램프 미터는 클램프로 전류를 측정하는 동시에 테스트 리드에서 전압을 측정할 수 있습니다. 개방 전압 , Voc 나 인버터 동작시의 최대 출력 동작점에서의 Vpm을 간단하게 측정할 수 있습니다. 직류 고전압 프로브 P2000을 사용하면 DC2000V까지 측정할 수 있습니다. 이를 통해 고전압 태양광 발전 시스템도 쉽게 측정할 수 있습니다. 또한 위에서 소개한 측정기는 Bluetooth® 통신을 통해 측정 결과를 모바일 단말기로 전송하여 보고서 작성에 대한 번거러움을 줄일 수 있습니다.

Bluetooth® 워드마크 및 로고는 Bluetooth SIG inc의 등록 상표이며, 히오키전기주식회사는 라이센스에 근거하여 사용하고 있습니다.
