제품정보 > 시장별 > 파워 일렉트로닉스

파워 일렉트로닉스 분야 계측

파워 일렉트로닉스는 전기의 종류 (교류•직류)와 전압을 변환하는 기술입니다.
전력 변환 기술의 예

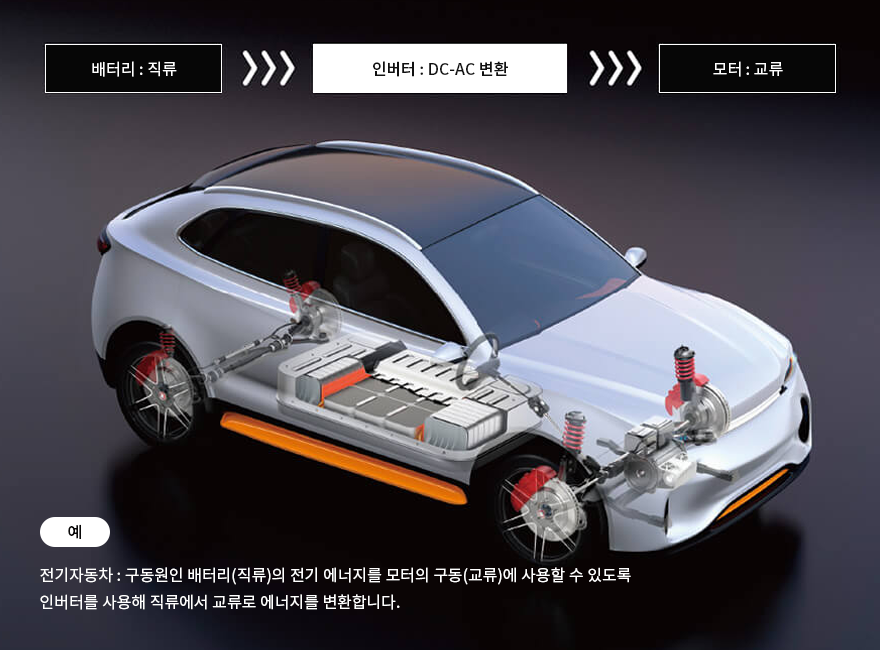

DC-AC 인버터

직류를 교류로 변환

AC-DC 컨버터

교류를 직류로 변환

DC-DC 컨버터

전압을 변환

AC-AC 컨버터

전압과 주파수를 변환

전기의 종류와 전압의 변환에는 에너지 손실이 동반됩니다. 이 손실을 가급적 줄여 변환 효율을 높이는 것이 파워 일렉트로닉스에서는 중요하다고 여겨져, 여러 기술 개발이 이뤄지고 있습니다.
이 기술 개발의 평가, 해석에 전력계가 사용됩니다.
파워 일렉트로닉스의 계측 적용 사례

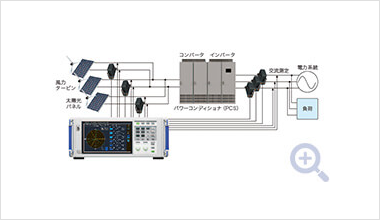

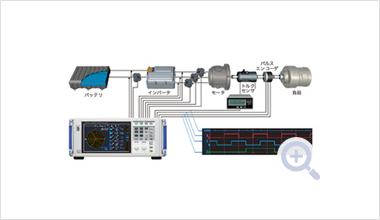

인버터의 입출력 특성 평가

최근 에너지 절약이 강조되면서 인버터의 효율 평가가 중요해졌습니다.
삼상 인버터의 입출력을 동기화해 측정해 효율을 구할 수 있습니다.

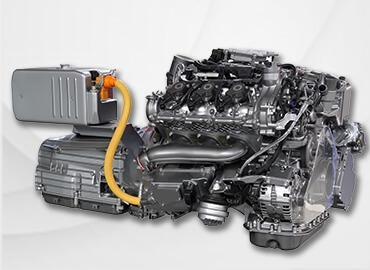

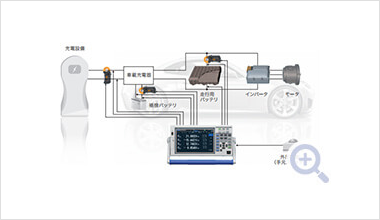

차량의 연비성능 평가시험

HIOKI 파워 아날라이저는 국제연비기준 WLPT의 연비시험에서 많은 자동차 메이커, 시험기관에서 사용하고 있습니다.

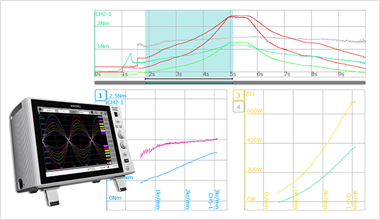

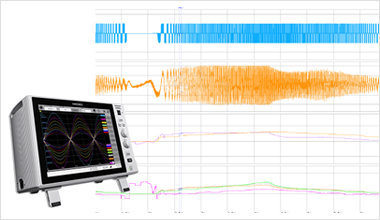

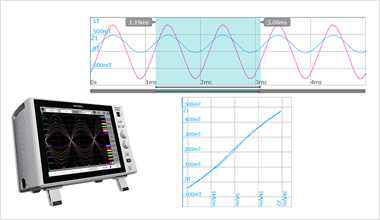

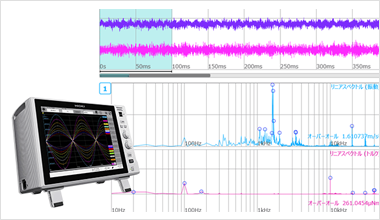

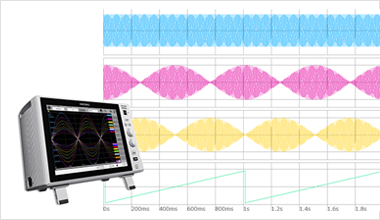

인버터와 모터 간 전력 변동 측정

3ch 전류 유닛과 HIOKI 전류 센서, 4ch 아날로그 유닛을 사용해 MR6000의 고속파형연산을 함께 사용하면, 모터 시동부터 정지까지의 전력 변동을 기록할 수 있습니다.
전력계와 센서 선택법

전력계 선택

센서 선택

전력계 선택
선택시 중요한 4가지 포인트

1. 최적의 전류 센서

측정환경, 측정대상의 전류 크기나 주파수는 측정상황에 따라 크게 다릅니다.
빠르고 정확하게 전류를 측정하기 위해서 측정상황에 맞는 최적의 전류 센서를 선택하는 것이 중요합니다.

2. 고정확도, 광대역 특성

파워 일렉트로닉스의 고효율 기기의 전력변환효율과 손실을 정확하게 측정하기 위해서는 배터리 등의 직류부터 인버터 스위칭 주파수와 그 고주파까지 정확하게 측정하는, 넓고 안정적인 진폭과 위상특성을 지닌 측정기를 선정하는 것이 중요합니다.

3. 안정성

인버터 노이즈와 측정환경의 온도변화에 악영향을 미칩니다. 전력변환효율의 작은 개선을 축적해가기 위해서는 환경의 영향을 받지 않고 재현성이 좋은 결과를 얻는 것이 중요합니다. 노이즈 내성과 온도특성 등, 측정의 안정성을 확인할 필요가 있습니다.

4. 실시간으로 다각적인 해석

측정대상의 전력과 주파수가 시시각각 변화하는 경우에 그 변동 모습을 놓치지 않고 실시간으로 연산, 표시, 기록하는 기본 성능이 중요합니다.
전력, 고조파 / 벡터 / 파형 / FFT / X-Y 그래프 등 다각적인 해석을 통해 같은 측정을 반복하지 않고 효율적으로 평가할 수 있습니다.
전력계 선택
HIOKI 주요 전력계 제품

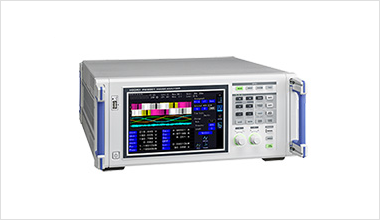

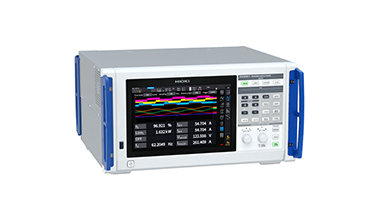

파워 아날라이저 PW8001

광대역측정, DC, 0.1 Hz~5 MHz (U7005 사용시)
1대로 최대 8채널 전력측정, 인버터/모터 평가
- 50Hz/60Hz 외에도 DC와 50kHz 등 넓은 주파수 대역
- 기본 정확도 ±0.03%
- DC 정확도 ±0.05%
- 50kHz 정확도 ±0.2%

상세 페이지 +

파워 아날라이저 PW6001

DC부터 고주파까지, 고정확도 전력 해석을 1대로 실현. SiC를 비롯한 차세대 디바이스의 스위칭 손실까지 측정 가능한 최상위 파워 아날라이저.
- 주파수 대역 DC～2MHz
- 전력 기본 정확도 ±0.05%

상세 페이지 +

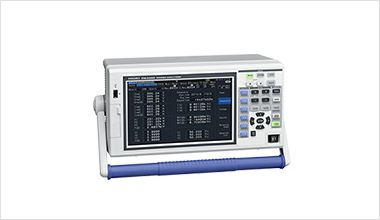

파워 아날라이저 PW3390

콤팩트한 본체에 최신 계측기술을 탑재. 간편하게 휴대해 바로 고정확도 측정이 가능한 범용성이 우수한 파워 아날라이저.
- 주파수 대역 DC～200kHz
- 전력 기본 정확도 ±0.09%

상세 페이지

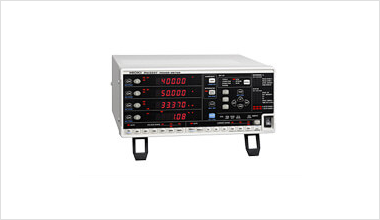

파워 미터 PW3337, PW3336

삼상기기의 전력을 정확하게 측정.
AC/DC 최대 1000 V/ 65 A까지 직접 입력. PW3337은 3ch, PW336은 2ch.
- 주파수 대역 DC 0.1 Hz ~100 kHz
- 전력 기본 정확도 ±0.15%

PW3337 상세 페이지

PW3336 상세 페이지

전력계 라인업 보기 >

센서 선택
측정 정밀도를 올리는데 중요한 센서
고정밀도 측정에는 전력계 본체와 결합해 사용하는 "센서"가 매우 중요합니다.
HIOKI에서는 계측기와 전류 센서를 자사에서 설계, 생산함으로써 상호 특성을 고려해 최적화된 측정 시스템을 제공합니다.

1. 전류 센서의 전원, 노이즈 내성을 최적화

전류 센서는 파워 아날라이저에 연결하는 것만으로도 사용할 수 있습니다. 센서의 출력전류를 전압으로 변환하는 션트 저항, 센서용 전원, 센서의 신호선/전원선에 대한 노이즈 대책 등이 모두 불필요합니다. 모든 전류 센서를 파워 아날라이저와 결합한 상태에서 평가합니다.

• 파워 일렉트로닉스 분야의 고정밀도 전력측정을 위한 전류 측정 기술

2. 센서 자동 인식

연결한 센서를 자동 인식해 확실하고 신속한 측정을 지원합니다.

3. 전류 센서의 위상특성을 최적화

HIOKI 파워 아날라이저는 전류 센서의 위상특성을 광대역에 걸쳐 보정합니다.
이 기술로 고주파 저역률 전력까지 정확하게 측정할 수 있습니다.
이 기술은 인버터의 스위칭 손실과 내부부품(리액터)의 손실 측정 등에 유용합니다.
전류 센서의 특성을 모두 파악한 HIOKI 이기에 실현 가능한 기술입니다.

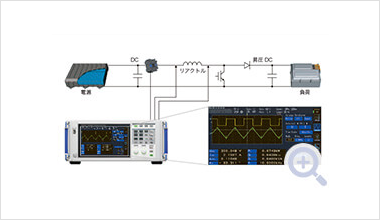

• SiC 인버터의 고정밀도 전력 측정

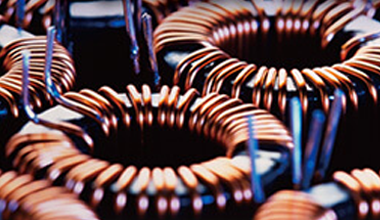

• 고주파 리액터의 손실 측정
• 고효율 모터 드라이브의 효율 평가시 위상 보정의 유용성

센서 선택
HIOKI 주요 센서 제품

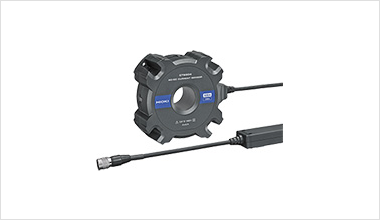

AC/DC 커런트 센서 CT6904

세계 최고 클래스 측정대역과 고정확도를 양립. 파워 아날라이저 PW6001과 결합해 최고의 성능을 발휘.
- 정격전류 AC/DC 500A
- 주파수 대역 DC ～ 4MHz
- 기본 정확도 ±0.027%

상세 페이지

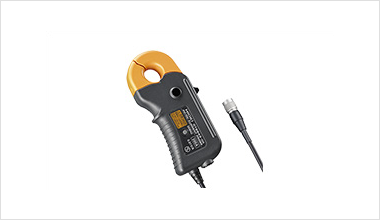

AC/DC 커런트 프로브 CT6843-05

라인을 끊지 않고 간단히 결선.
편리성과 고정확도를 양립한 클램프 센서 시리즈.
- 정격전류 AC/DC 200A
- 주파수 대역 DC ～ 500kHz
- 기본 정확도 ±0.31%

상세 페이지

전류 센서 라인업 보기 >
